浅谈万向铰链波纹膨胀节补偿器使用原理

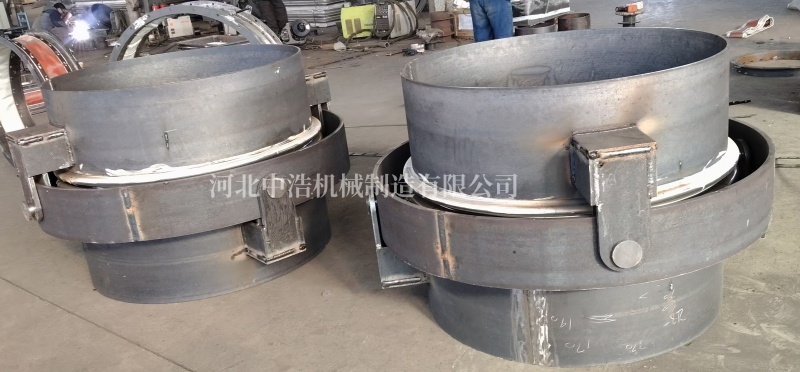

万向节膨胀节，也叫做万向铰链补偿器，适用于以任意轴为主要角度运动的应用。基本构造包括波纹管、端管、立板、铰链板、销轴、万向环等部件。波纹管作为主要的弹性元件，能够根据管道的位移变化进行伸缩变形。铰链结构和销轴则允许补偿器在多个方向上自由移动，同时承受管道的压力推力和其他外力。这种设计使得铰链补偿器能够广泛应用于化工、石油、热电、冶金、城市集中供热等领域的管道系统中，特别是在需要承受复杂位移变化的场合，如地沟和高空架设的管道中。
万向节膨胀节（或万向铰链补偿器）是铰链式膨胀节的另一种变体。 然而，这种类型的单元吸收周边平面上的角旋转。 这是通过使用两对半铰链来实现的，两对半铰链连接到膨胀节的每一端，销端以 90 度的角度连接到浮动环上。 这将形成一个伸缩接头，当认为接头的一端被固定时，它会产生一个等于波纹管允许旋转角两倍的旋转锥。 万向节附件与铰链附件一样，切记设计成能够承受压力推力和所有其他外部施加的载荷。
